ISPの向こう側、どうなってますか
- 1. 1 Japan Internet Exchange (July Tech Festa 2021) ISPの向こう側、どうなってますか ? 2021年 日本インターネットエクスチェンジ㈱ Akira Nakagawa 日本インターネットエクスチェンジ株式会社 (JPIX) 中川あきら 2021.7.18 日本インターネットエクスチェンジ㈱ 中川あきら
- 2. 2 Japan Internet Exchange 自己紹介 • 氏名 – 中川あきら • 所属 – 2010年 〜 2017年 JPIXとJPNEを兼務 – 2017年 〜 JPIX • 主な活動 – JPOPF(*1)運営 JPOPF運営チーム – Internet Week プログラム委員 (IPv6担当) – IPv6 Summit 運営 インターネット協会 – RFC6888 CGN Co-author (*1) JPOPFとは : JPNICのIPアドレス・ASの分配ルールを決めるフォーラム

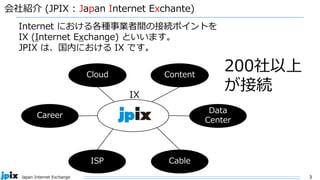

- 3. 3 Japan Internet Exchange 会社紹介 (JPIX : Japan Internet Exchante) Internet における各種事業者間の接続ポイントを IX (Internet Exchange) といいます。 JPIX は、国内における IX です。 Cloud Career ISP Data Center Content Cable IX 200社以上 が接続

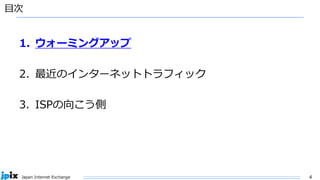

- 4. 4 Japan Internet Exchange 目次 1. ウォーミングアップ 2. 最近のインターネットトラフィック 3. ISPの向こう側

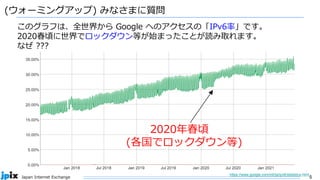

- 5. 5 Japan Internet Exchange (ウォーミングアップ) みなさまに質問 https://www.google.com/intl/ja/ipv6/statistics.html このグラフは、全世界から Google へのアクセスの「IPv6率」です。 2020春頃に世界でロックダウン等が始まったことが読み取れます。 なぜ ??? 2020年春頃 (各国でロックダウン等)

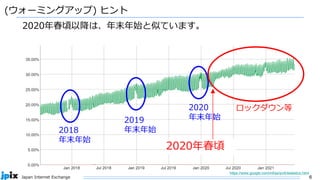

- 6. 6 Japan Internet Exchange (ウォーミングアップ) ヒント https://www.google.com/intl/ja/ipv6/statistics.html 2020年春頃以降は、年末年始と似ています。 2018 年末年始 2019 年末年始 2020 年末年始 ロックダウン等 2020年春頃
- 7. 7 Japan Internet Exchange (ウォーミングアップ) 横軸を拡大 平日は多くの人が出社している会社がIPv6非対応のため、IPv6率は低め。 休日は、IPv6対応が進んでいる家庭にいるためにIPv6率は高くなります。 https://www.google.com/intl/ja/ipv6/statistics.html 週末 平日 ロックダウン等 2020年末年始
- 9. 9 Japan Internet Exchange 目次 1. ウォーミングアップ 2. 最近のインターネットトラフィック 3. ISPの向こう側

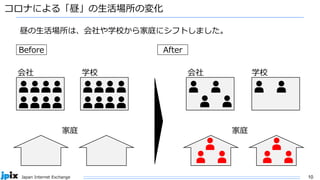

- 10. 10 Japan Internet Exchange コロナによる「昼」の生活場所の変化 会社 学校 家庭 会社 学校 家庭 昼の生活場所は、会社や学校から家庭にシフトしました。 Before After

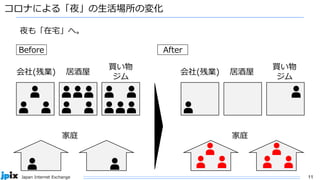

- 11. 11 Japan Internet Exchange コロナによる「夜」の生活場所の変化 家庭 家庭 夜も「在宅」へ。 会社(残業) 居酒屋 買い物 ジム 会社(残業) 居酒屋 買い物 ジム After Before

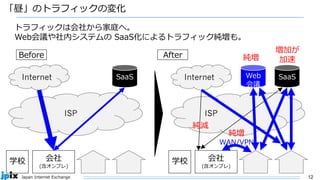

- 12. 12 Japan Internet Exchange ISP 「昼」のトラフィックの変化 Internet SaaS 学校 会社 (含オンプレ) ISP Internet SaaS 学校 会社 (含オンプレ) Web 会議 純増 WAN/VPN トラフィックは会社から家庭へ。 Web会議や社内システムの SaaS化によるトラフィック純増も。 純増 増加が 加速 純減 After Before

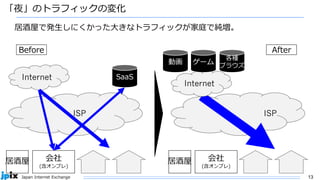

- 13. 13 Japan Internet Exchange ISP 「夜」のトラフィックの変化 Internet SaaS 居酒屋 会社 (含オンプレ) ISP 居酒屋 会社 (含オンプレ) 居酒屋で発生しにくかった大きなトラフィックが家庭で純増。 Internet 動画 ゲーム 各種 ブラウズ After Before

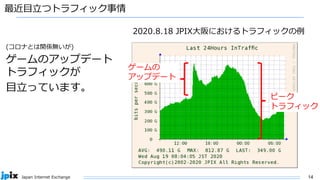

- 14. 14 Japan Internet Exchange 最近目立つトラフィック事情 (コロナとは関係無いが) ゲームのアップデート トラフィックが 目立っています。 ゲームの アップデート ピーク トラフィック 2020.8.18 JPIX大阪におけるトラフィックの例

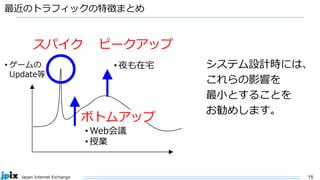

- 15. 15 Japan Internet Exchange 最近のトラフィックの特徴まとめ システム設計時には、 これらの影響を 最小とすることを お勧めします。 ピークアップ スパイク • ゲームの Update等 • Web会議 • 授業 • 夜も在宅 ボトムアップ

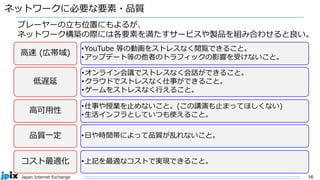

- 16. 16 Japan Internet Exchange ネットワークに必要な要素・品質 高速 (広帯域) 低遅延 高可用性 品質一定 コスト最適化 •YouTube 等の動画をストレスなく閲覧できること。 •アップデート等の他者のトラフィックの影響を受けないこと。 •オンライン会議でストレスなく会話ができること。 •クラウドでストレスなく仕事ができること。 •ゲームをストレスなく行えること。 •仕事や授業を止めないこと。(この講演も止まってほしくない) •生活インフラとしていつも使えること。 •日や時間帯によって品質が乱れないこと。 •上記を最適なコストで実現できること。 プレーヤーの立ち位置にもよるが、 ネットワーク構築の際には各要素を満たすサービスや製品を組み合わせると良い。

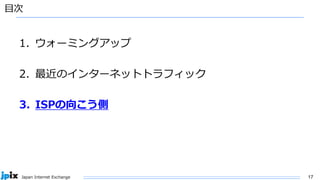

- 17. 17 Japan Internet Exchange 目次 1. ウォーミングアップ 2. 最近のインターネットトラフィック 3. ISPの向こう側

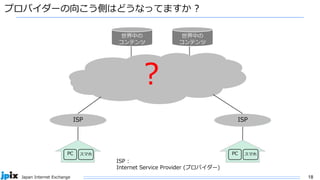

- 18. 18 Japan Internet Exchange プロバイダーの向こう側はどうなってますか ? ISP PC スマホ ISP PC スマホ ? ISP : Internet Service Provider (プロバイダー) 世界中の コンテンツ 世界中の コンテンツ

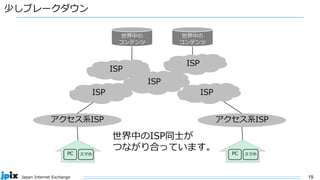

- 19. 19 Japan Internet Exchange 少しブレークダウン アクセス系ISP PC スマホ アクセス系ISP PC スマホ 世界中の コンテンツ 世界中の コンテンツ ISP ISP ISP ISP ISP 世界中のISP同士が つながり合っています。

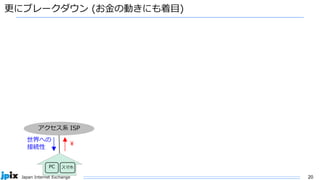

- 20. 20 Japan Internet Exchange 更にブレークダウン (お金の動きにも着目) アクセス系 ISP PC スマホ 世界への 接続性 ¥
- 21. 21 Japan Internet Exchange 更にブレークダウン (お金の動きにも着目) アクセス系 ISP PC スマホ 世界への 接続性 ¥ 世界への 接続性 ¥(高い) 世界への接続性 を持つ ISP

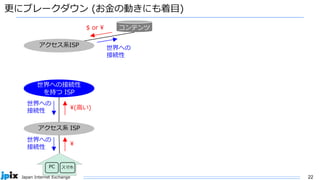

- 22. 22 Japan Internet Exchange 更にブレークダウン (お金の動きにも着目) アクセス系 ISP PC スマホ 世界への 接続性 ¥ 世界への 接続性 ¥(高い) 世界への接続性 を持つ ISP 世界への 接続性 $ or ¥ コンテンツ アクセス系ISP

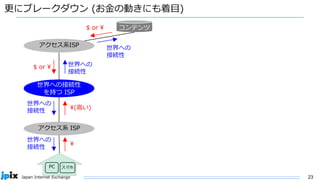

- 23. 23 Japan Internet Exchange 更にブレークダウン (お金の動きにも着目) アクセス系 ISP PC スマホ 世界への 接続性 ¥ 世界への 接続性 ¥(高い) 世界への接続性 を持つ ISP $ or ¥ 世界への 接続性 世界への 接続性 $ or ¥ コンテンツ アクセス系ISP

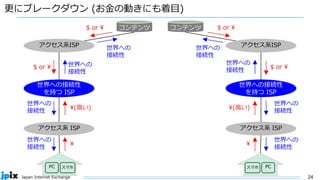

- 24. 24 Japan Internet Exchange 更にブレークダウン (お金の動きにも着目) アクセス系 ISP PC スマホ 世界への 接続性 ¥ 世界への 接続性 ¥(高い) 世界への接続性 を持つ ISP $ or ¥ 世界への 接続性 世界への 接続性 $ or ¥ コンテンツ アクセス系ISP アクセス系 ISP PC スマホ 世界への 接続性 ¥ 世界への 接続性 ¥(高い) 世界への接続性 を持つ ISP $ or ¥ 世界への 接続性 世界への 接続性 $ or ¥ コンテンツ アクセス系ISP
- 25. 25 Japan Internet Exchange 更にブレークダウン (お金の動きにも着目) アクセス系 ISP PC スマホ 世界への 接続性 ¥ 世界への 接続性 ¥(高い) 世界への接続性 を持つ ISP $ or ¥ 世界への 接続性 世界への 接続性 $ or ¥ コンテンツ アクセス系ISP 対等 ¥0 アクセス系 ISP PC スマホ 世界への 接続性 ¥ 世界への 接続性 ¥(高い) 世界への接続性 を持つ ISP $ or ¥ 世界への 接続性 世界への 接続性 $ or ¥ コンテンツ アクセス系ISP

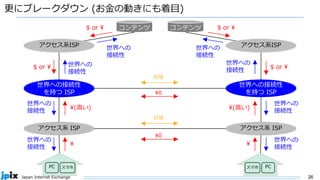

- 26. 26 Japan Internet Exchange 更にブレークダウン (お金の動きにも着目) アクセス系 ISP PC スマホ 世界への 接続性 ¥ 世界への 接続性 ¥(高い) 世界への接続性 を持つ ISP $ or ¥ 世界への 接続性 世界への 接続性 $ or ¥ コンテンツ アクセス系ISP 対等 ¥0 対等 ¥0 アクセス系 ISP PC スマホ 世界への 接続性 ¥ 世界への 接続性 ¥(高い) 世界への接続性 を持つ ISP $ or ¥ 世界への 接続性 世界への 接続性 $ or ¥ コンテンツ アクセス系ISP

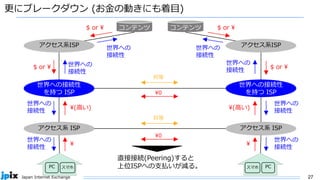

- 27. 27 Japan Internet Exchange 更にブレークダウン (お金の動きにも着目) アクセス系 ISP PC スマホ 世界への 接続性 ¥ 世界への 接続性 ¥(高い) 世界への接続性 を持つ ISP $ or ¥ 世界への 接続性 世界への 接続性 $ or ¥ コンテンツ アクセス系ISP 対等 ¥0 対等 ¥0 直接接続(Peering)すると 上位ISPへの支払いが減る。 アクセス系 ISP PC スマホ 世界への 接続性 ¥ 世界への 接続性 ¥(高い) 世界への接続性 を持つ ISP $ or ¥ 世界への 接続性 世界への 接続性 $ or ¥ コンテンツ アクセス系ISP

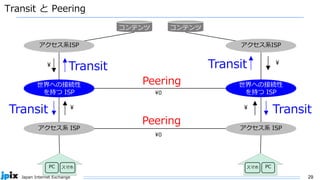

- 28. 29 Japan Internet Exchange Transit と Peering アクセス系 ISP PC スマホ ¥ 世界への接続性 を持つ ISP コンテンツ アクセス系ISP ¥0 アクセス系 ISP PC スマホ ¥ 世界への接続性 を持つ ISP コンテンツ アクセス系ISP Peering Transit Transit Peering ¥0 ¥ Transit ¥ Transit

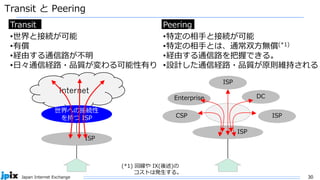

- 29. 30 Japan Internet Exchange Internet Transit と Peering ISP 世界への接続性 を持つ ISP ISP Transit •世界と接続が可能 •有償 •経由する通信路が不明 •日々通信経路・品質が変わる可能性有り ISP DC ISP Enterprise CSP Peering •特定の相手と接続が可能 •特定の相手とは、通常双方無償(*1) •経由する通信路を把握できる。 •設計した通信経路・品質が原則維持される (*1) 回線や IX(後述)の コストは発生する。

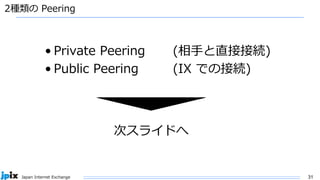

- 30. 31 Japan Internet Exchange 2種類の Peering • Private Peering (相手と直接接続) • Public Peering (IX での接続) 次スライドへ

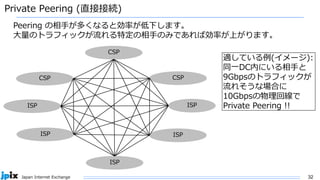

- 31. 32 Japan Internet Exchange Private Peering (直接接続) CSP CSP ISP ISP ISP ISP ISP CSP Peering の相手が多くなると効率が低下します。 大量のトラフィックが流れる特定の相手のみであれば効率が上がります。 適している例(イメージ): 同一DC内にいる相手と 9Gbpsのトラフィックが 流れそうな場合に 10Gbpsの物理回線で Private Peering !!

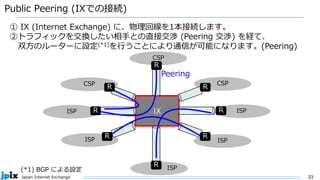

- 32. 33 Japan Internet Exchange Public Peering (IXでの接続) CSP CSP ISP ISP ISP ISP ISP CSP IX Peering R R R R R R R R (*1) BGP による設定 ① IX (Internet Exchange) に、物理回線を1本接続します。 ②トラフィックを交換したい相手との直接交渉 (Peering 交渉) を経て、 双方のルーターに設定(*1)を行うことにより通信が可能になります。(Peering)

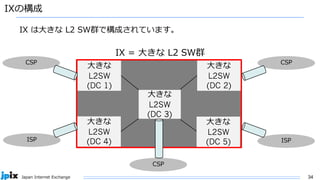

- 33. 34 Japan Internet Exchange IX IXの構成 大きな L2SW (DC 3) 大きな L2SW (DC 1) 大きな L2SW (DC 4) IX = 大きな L2 SW群 CSP CSP ISP ISP CSP IX は大きな L2 SW群で構成されています。 大きな L2SW (DC 2) 大きな L2SW (DC 5)

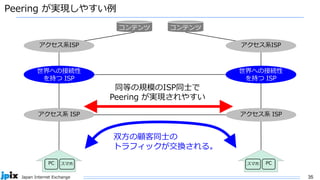

- 34. 35 Japan Internet Exchange Peering が実現しやすい例 双方の顧客同士の トラフィックが交換される。 同等の規模のISP同士で Peering が実現されやすい アクセス系 ISP PC スマホ アクセス系 ISP PC スマホ コンテンツ アクセス系ISP コンテンツ アクセス系ISP 世界への接続性 を持つ ISP 世界への接続性 を持つ ISP

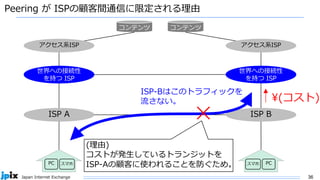

- 35. 36 Japan Internet Exchange Peering が ISPの顧客間通信に限定される理由 ISP A PC スマホ ISP B PC スマホ コンテンツ アクセス系ISP コンテンツ アクセス系ISP 世界への接続性 を持つ ISP 世界への接続性 を持つ ISP ISP-Bはこのトラフィックを 流さない。 ¥(コスト) (理由) コストが発生しているトランジットを ISP-Aの顧客に使われることを防ぐため。 ✕

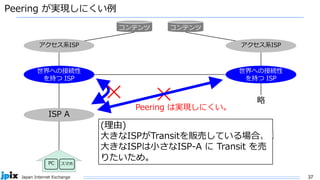

- 36. 37 Japan Internet Exchange Peering が実現しにくい例 ISP A PC スマホ コンテンツ アクセス系ISP コンテンツ アクセス系ISP 世界への接続性 を持つ ISP 世界への接続性 を持つ ISP Peering は実現しにくい。 ✕ (理由) 大きなISPがTransitを販売している場合、 大きなISPは小さなISP-A に Transit を売 りたいため。 ✕ 略

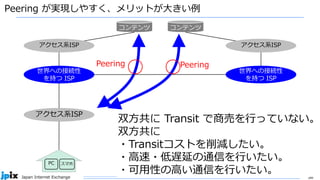

- 37. 38 Japan Internet Exchange Peering が実現しやすく、メリットが大きい例 アクセス系ISP PC スマホ コンテンツ アクセス系ISP コンテンツ アクセス系ISP 世界への接続性 を持つ ISP 世界への接続性 を持つ ISP ○ ○ 双方共に Transit で商売を行っていない。 双方共に ・Transitコストを削減したい。 ・高速・低遅延の通信を行いたい。 ・可用性の高い通信を行いたい。 Peering Peering

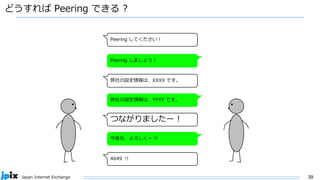

- 38. 39 Japan Internet Exchange どうすれば Peering できる ? Peering してください ! Peering しましょう ! 弊社の設定情報は、XXXX です。 4649 !! 弊社の設定情報は、YYYY です。 つながりましたー ! 今後も、よろしくー !!
- 39. 40 Japan Internet Exchange Peering できない例 あなたの会社、お客様10人ぐらいしか いないんですよね。うちは100万人。 つなぎたければ、Transit を買ってくだ さい。 見積もりください。 それが何か ?

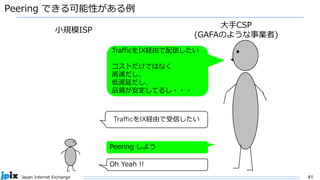

- 40. 41 Japan Internet Exchange Peering できる可能性がある例 大手CSP (GAFAのような事業者) 小規模ISP TrafficをIX経由で受信したい TrafficをIX経由で配信したい コストだけではなく 高速だし、 低遅延だし、 品質が安定してるし・・・ Peering しよう Oh Yeah !!

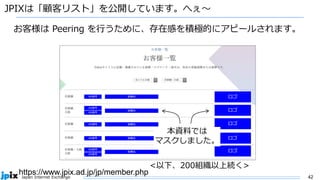

- 41. 42 Japan Internet Exchange JPIXは「顧客リスト」を公開しています。へぇ〜 <以下、200組織以上続く> https://www.jpix.ad.jp/jp/member.php お客様は Peering を行うために、存在感を積極的にアピールされます。 AS番号 組織名 組織名 組織名 組織名 組織名 AS番号 AS番号 AS番号 AS番号 AS番号 AS番号 ロゴ ロゴ ロゴ ロゴ ロゴ 本資料では マスクしました。

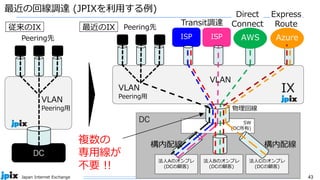

- 42. 43 Japan Internet Exchange DC 法人Cのオンプレ (DCの顧客) SW (DC所有) 法人Aのオンプレ (DCの顧客) 構内配線 構内配線 ISP 最近の回線調達 (JPIXを利用する例) VLAN Peering用 Peering先 VLAN Peering用 Peering先 ISP DC Transit調達 Direct Connect Express Route IX VLAN AWS Azure 従来のIX 法人Bのオンプレ (DCの顧客) 物理回線 最近のIX 複数の 専用線が 不要 !!
- 43. 44 Japan Internet Exchange AWS AWS Direct Connect GW 大阪接続ユースケース (一例です) AWS Backbone 500km 東京(IX) 大阪 (IX) @tokyo 東京 @tokyo 大阪 : 論理回線(VLAN/VIF) 東京Region Sub Main回線 Sub回線 DC Enterprise オンプレ 大阪Region Main ※ 本構成は、ご利用しているDCがJPIX東京・JPIX大阪の両方に物理接続している場合のケースです。
- 44. 45 Japan Internet Exchange まとめ • ネットワークは、システム構築の一部であり重要です。 • コロナによって「トラフィックの流れ」や 「求められる品質」が変化しています。 – 総トラフィックは増加中 – トラフィックは家庭へ – Web会議や授業等のために従来以上に「低遅延」や 「高可用性」などが求められています。 • 今後、NWを見直す際に、本日の「ISPの向こう側」を思 い出してみてはいかがでしょうか。
